ラジコンヘリコプターも始めました

EP CALIBER M24（京商）

以前、メーカー（京商）で販売していましたが、製造中止になったので、自作してみました。
部品を選ぶに当たって試行錯誤しましたが、最終的な部品は下記の通りです。
メーカーの市販品を参考に作成しました。

　【部品データ】
　フォーレックス（低発泡塩ビ板）
　中加重ベアリング（IDS-22-B M6ﾈｼﾞ 40Kg/300r.p.m）．．スガツネ工業（株）
　引きバネ
　Ｗリング
　ヒートン
　鉢を置く折りたたみ台
　髪を止める太い輪ゴム
　平ゴム
　ビニール結束線
　ドアストッパー(商品名は、クローム巾木戸当)

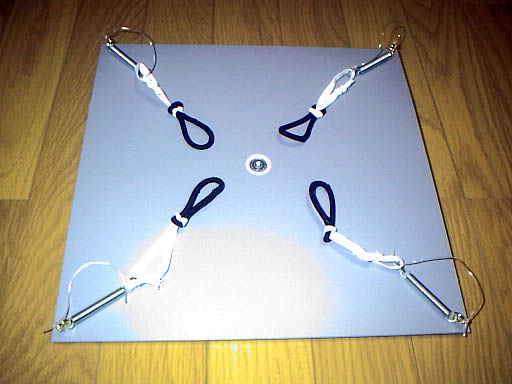

塩ビ板（３０ｃｍ×３０ｃｍ）の中心に穴を開けベアリングを塩ビ用接着剤で止める。四隅にヒートンを取り付ける。 バネの外れ補助の為、ビニール結束線も接続。更に平ゴムと輪ゴム取り付け

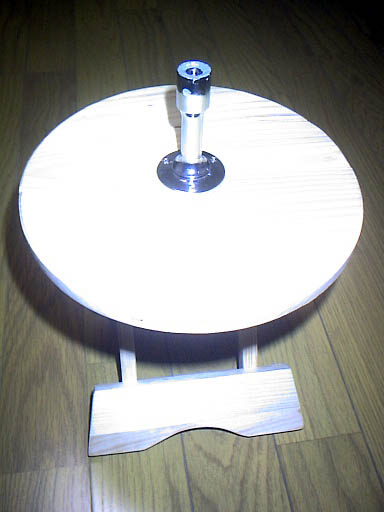

鉢を置く折りたたみ台の中心にドアストッパー（ゴム部分を取り除き、パイプの中心に６φのナットをエポキシ粘土で埋め込み）を取り付け。エポキシ粘土が乾いたら、ヘリポートを止める

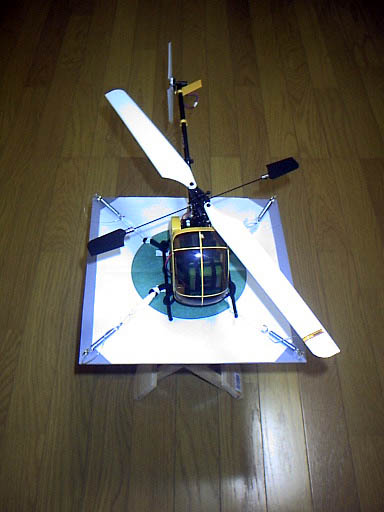

ヘリポートの図は、ＥＸＣＥＬで作成して台に両面接着剤で貼り付ける。トータル７時間位で、完成しました

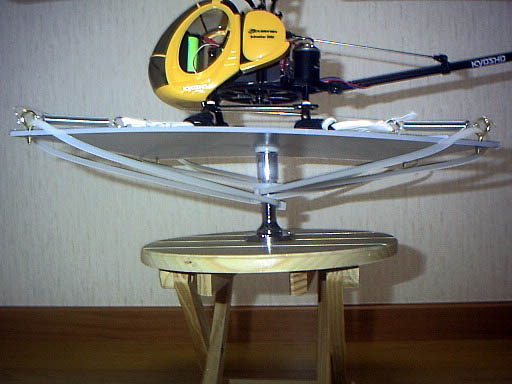

リアルフライトＧ２でも練習して、だいぶホバリングも出来る様になりましたが、トレーニングスタンドで
更にレベルアップすればいいのですが．．．．。　　　　　　　　　　　　2005/10/25

ベアリング動作が軽すぎるのと、遊び（ガタ）があり振動により不安定なので、長く結束出来る結束機で、きつ過ぎず、緩みすぎない様、四方止めて動作が安定しました。なお、台の下にペットボトルなどに水を入れて、重石を置くなど必要です　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2005/10/26

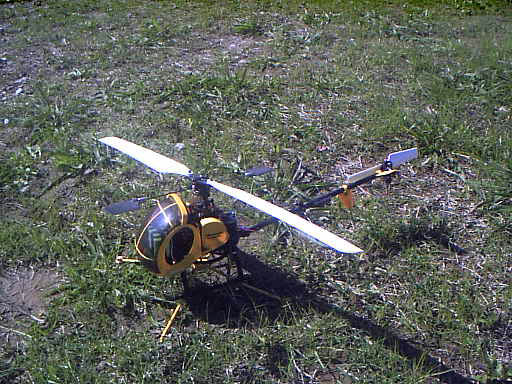

ラジコンシミュレーターにて、ホバリングおよび他の飛行もだいぶ出来る様になったので、風もさほどないので、河川敷へテストフライトに行く。一応、セーフティバーも取り付けてホバリングをやろうとしたが、すぐに右側に傾き何回か転倒。その内、メインモーターのピニオンギア破損。ピニオンギアは、他の機体パーツ保護の為、強度は、弱くなっている事が説明書に書いてある。このヘリコプターは、製造中止になっているとの事。破損しやすいピニオンギア（２個×４）・メインローター（１枚）・テールローター（１枚）を秋葉原模型ショップで購入。しばらくパーツはあるとの事。（ないものも注文ＯＫ。メーカーのオンライン購入も出来る）．．．うまくいかないのは、調整不足なのかどうか？。それとも操縦未熟なのか？。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2007/10/21

【リボバッテリー化】2016/11/27

　ニッケル水素バッテリーもメモリー効果で劣化。もう市販品もないので、リボバッテリー化する。

　元のニッケル水素バッテリー　９．６Ｖ　７００ｍＡ位（電流不明）重さ１０６ｇ

　ｍｉｎｉＡＳＫ２１用リボバッテリー　３セル１１．１Ｖ　７３０ｍＡ　重さ５２ｇを兼用する。

　専用自作ドロッパー（ダイオード２本）　−１．４Ｖ　７ｇ

　重さ不足分は？（板鉛にてウェイトを作成する）

　１０６ｇ−５９ｇ＝４７ｇ

　バッテリー収納内にマジックテープにて貼り付け

　リボバッテリー

　１１．１Ｖ−１．４Ｖ＝９．７Ｖ

　１２．６Ｖ（満充電）−１．４Ｖ＝１１．２Ｖ

　ニッケル水素バッテリー

　１１．６Ｖ（満充電）

　正常動作確認ＯＫ

　９年前の製品なので、たぶん他のパーツは、メーカーにないと思う。

【一部パーツのみ購入】2016/12/02
パーツまだ、販売しているものもあるので、ピニオンギア、メインローター、テールローターも追加購入
