危 険 な 施 工 例 　　　

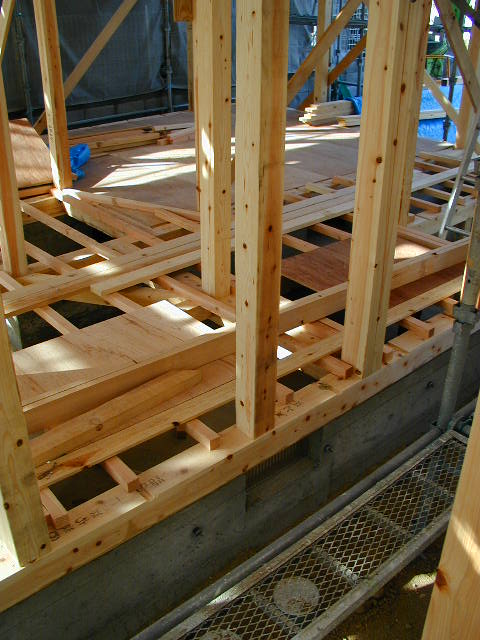

施 工 例 1　　　（柱の下に基礎が無い例）

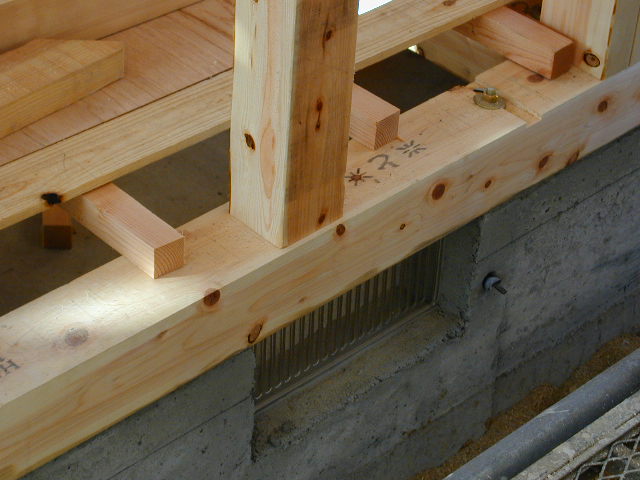

　建売住宅に良く見受けられる施工例の一つで、外周の基礎立ち上がり部分の換気口の
　上に柱がある。言い換えれば柱の下に基礎が無く、地震時1.5tの軸力が土台に加われば折れる。
　普通の2階建住宅でも長期において、通り柱 1.0t〜1.5t、間柱 0.5t〜1.0tの軸力があり、計算上、
　柱の下に基礎が無ければ地震発生時、このような土台は、いつ折れてもおかしくはなく、
　危険な施工例である。

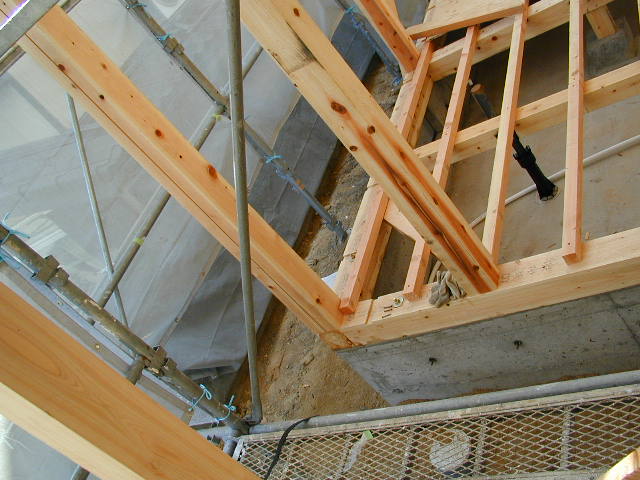

施 工 例 2　　　（耐震補強金物が無い例）

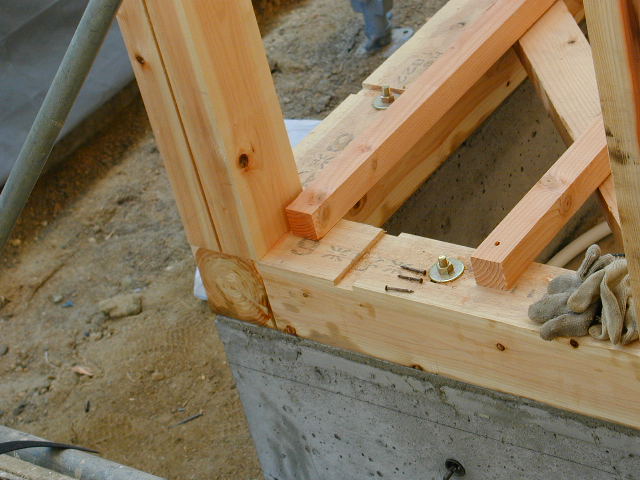

　2階建て木造住宅にとっては一般的な通り柱の施工ですが、耐震補強金物がありません。
　通り柱 1.0t〜1.5tの軸力は、平面プラン(Ｌ型やいびつなプラン)にもよりますが、地震時は、
　建物が、ねじれ 最大1.5t〜2.5tの引き抜き力が発生します。ホールダウン金物（柱の引抜力用）
　耐震補強金物なしでは、倒壊します。（Ｌ型で1.0t、Ｔ型で1.3t、Ｖ型で1.5〜1.8tが限界です）
　しかし、「地震が来ても外壁にベニヤを貼って耐力を保たせるから大丈夫！」と
　営業担当の人は説明すると思います。残念ながら、構造用合板を貼っても引き抜き力を
　減少させることは不可能ですし、耐力をむやみに増やすと逆に引き抜き力が増大します。
　阪神淡路大震災で多くの建物が倒壊したにも関わらず、未だに簡単に倒壊する
　住宅を施工しているのが現状です。
